Modelo federado BIM: conceito, funcionamento e aplicação em projetos

Coordenar disciplinas não exige transformar seus modelos em um único arquivo autoral. O modelo federado BIM reúne modelos de arquitetura, estrutura e instalações para permitir uma leitura integrada do projeto, sem apagar a autoria nem a autonomia de cada equipe. Entender essa diferença ajuda a evitar confusões entre federação, fusão de modelos e compatibilização.

Para preservar essa autonomia e manter a coordenação confiável, é preciso definir como compartilhar, atualizar e revisar as informações. Formatos de troca, versões dos arquivos, responsabilidades e frequência das revisões devem estar alinhados. Sem esses critérios, a equipe pode analisar modelos desatualizados ou incompatíveis.

Neste artigo, você vai entender o conceito, os componentes e o funcionamento de um modelo federado BIM, além de diferenciá-lo de um modelo único e da compatibilização. Também verá quais informações e responsabilidades organizar para apoiar a coordenação multidisciplinar. Com esses critérios, fica mais fácil consultar modelos em conjunto e manter a rastreabilidade das decisões e a autoria de cada disciplina.

O que é modelo federado BIM e qual problema ele resolve?

O modelo federado BIM é uma visão coordenada que relaciona modelos de diferentes disciplinas sem exigir que eles sejam convertidos em um único arquivo autoral. Arquitetura, estrutura e instalações podem manter modelos próprios, produzidos e atualizados pelas respectivas equipes. Suas referências são reunidas para apoiar a leitura conjunta do projeto, de acordo com os requisitos e o fluxo de trabalho definidos para o empreendimento.

Essa organização permite analisar interfaces entre disciplinas sem apagar a origem das informações nem transferir a autoria. O conceito se apoia no Building Information Modeling (BIM), que relaciona representações digitais e informações da edificação ao longo de seu ciclo de vida. No projeto, a federação permite consultar essas informações em conjunto, conforme os critérios acordados entre os participantes.

Modelo federado e modelos disciplinares: qual é a diferença?

Um modelo disciplinar representa uma área e é desenvolvido e mantido pela equipe responsável por ela, como arquitetura ou estrutura. A federação reúne referências desses modelos para permitir a consulta coordenada, respeitando as regras de compartilhamento e atualização estabelecidas para o projeto.

Isso não significa que todas as equipes precisem editar um único arquivo. Federar modelos é relacionar arquivos de autoria para coordená-los; fundi-los é reunir seu conteúdo em um único arquivo, o que não é requisito da federação. Cada disciplina pode, assim, preservar seu processo de produção, desde que as referências estejam organizadas para permitir a análise conjunta.

Para que serve o modelo federado BIM?

A visão multidisciplinar oferece uma base comum para consultar informações de diferentes áreas e perceber onde as interfaces precisam ser avaliadas. Por exemplo, a leitura conjunta pode ajudar a equipe a identificar uma relação entre um elemento estrutural e uma instalação que exige análise. O modelo torna essas relações mais visíveis para a coordenação, mas não substitui a avaliação técnica nem a comunicação entre os responsáveis.

O modelo federado também não garante, por si só, a compatibilidade ou a qualidade dos projetos. Esses resultados dependem da consistência dos modelos, das informações compartilhadas, dos critérios de revisão e das decisões das equipes. Portanto, ele deve ser entendido como um recurso de coordenação: organiza referências para orientar análises e encaminhamentos, sem retirar de cada disciplina a responsabilidade pelo próprio conteúdo.

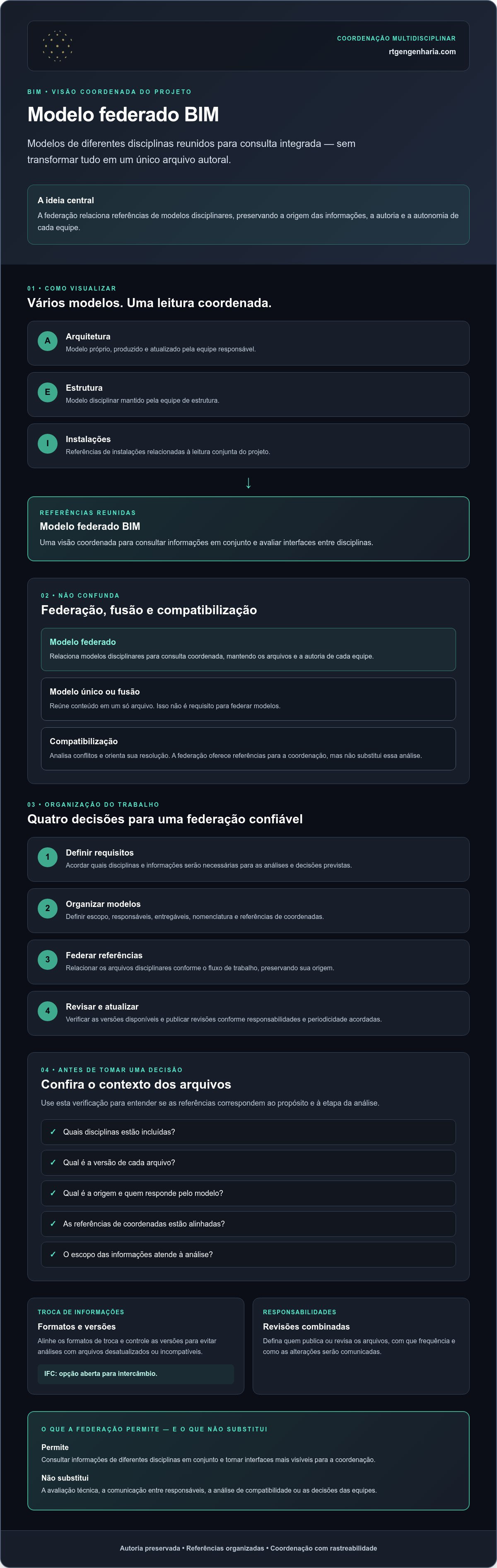

Como um modelo federado BIM reúne e mantém modelos de projeto?

Reunir arquivos, por si só, não basta para criar uma visão conjunta confiável. É preciso estabelecer como os modelos serão identificados, compartilhados, revisados e atualizados durante a coordenação. A sequência varia conforme o projeto, mas costuma envolver quatro decisões:

• Definir requisitos: acordar quais disciplinas e informações serão necessárias para as análises e decisões previstas.
• Organizar modelos: definir escopo, responsáveis, entregáveis, nomenclatura e referências de coordenadas.
• Federar referências: relacionar os arquivos disciplinares conforme o fluxo de trabalho definido, preservando sua origem.
• Revisar e atualizar: verificar as versões disponíveis e publicar revisões segundo a periodicidade e as responsabilidades acordadas.

Esses critérios precisam ser definidos para cada projeto. O plano de execução e os acordos entre as equipes devem indicar quem publica ou revisa os arquivos, com que frequência e como as alterações serão comunicadas. Sem essas definições, participantes podem consultar versões diferentes e interpretar incorretamente as informações representadas.

Quais informações precisam ser combinadas antes da federação?

Antes de relacionar os modelos, as equipes precisam definir quais disciplinas estão incluídas, o escopo de cada entrega e quem responde pela produção e atualização das informações. Também devem acordar a nomenclatura dos arquivos e as referências de coordenadas para que os modelos possam ser identificados e posicionados de maneira consistente. Esses parâmetros precisam refletir os requisitos do projeto, sem pressupor um protocolo obrigatório para todos os contratos.

Antes de analisar um modelo federado, confirme a disciplina, a origem e a versão de cada arquivo relacionado. Essa checagem ajuda a entender o conteúdo e a verificar se ele corresponde à etapa e ao propósito da análise.

Como formatos e versões influenciam o modelo federado?

O formato IFC é uma opção aberta para intercâmbio entre aplicações. Antes de usá-lo, considere quais informações precisam ser trocadas e qual terminologia técnica foi acordada para a entrega. A exportação deve atender ao uso previsto. Arquivos desatualizados ou em versões incompatíveis, por sua vez, podem dificultar a leitura conjunta e prejudicar a análise coordenada.

Um ambiente comum de dados pode organizar arquivos, revisões e informações compartilhadas, mas não determina uma plataforma específica. O fluxo de trabalho deve deixar claro quais documentos estão vigentes e como as equipes acessam as versões aplicáveis. A coordenação de projetos com BIM também é analisada em estudo acadêmico que compara processos tradicionais com métodos apoiados por BIM. Para estruturar projetos multidisciplinares e seus fluxos de informação, conheça os projetos de engenharia em BIM da RTG Engenharia.

Modelo federado, modelo integrado e compatibilização BIM: o que muda?

Os termos descrevem aspectos diferentes do trabalho com informações digitais. O modelo disciplinar representa uma área; o modelo federado organiza referências de várias áreas para consulta conjunta; e a compatibilização analisa e encaminha questões entre disciplinas. A tabela resume as diferenças:

A expressão “modelo integrado” não tem necessariamente um significado universal. Em um projeto, pode designar uma visualização conjunta; em outro, pode se referir à organização de informações ou a uma estrutura específica de arquivos. Por isso, defina o termo nos documentos e alinhamentos do projeto, esclarecendo quais modelos e informações estão incluídos.

Modelo federado é o mesmo que um modelo BIM único?

Não necessariamente. Um modelo federado BIM pode manter os modelos de origem separados e relacioná-los para consulta conjunta. Isso é diferente de centralizar edição e autoria em um único modelo, embora a estrutura da informação possa variar conforme os requisitos do projeto. Para evitar ambiguidades, confirme se “integrado” significa apenas uma visualização coordenada ou uma estrutura autoral compartilhada.

Federação de modelos substitui a compatibilização?

Não. Reunir referências permite examinar relações entre disciplinas, mas não define quais ocorrências são relevantes, quem deve avaliá-las nem como serão resolvidas. Uma ocorrência identificada exige análise técnica e decisão coordenada; detectá-la não equivale a solucioná-la. A compatibilização de projetos BIM envolve critérios e entregas que complementam a organização dos modelos. Os métodos de detecção de interferências são tema de uma análise específica, distinta da definição do modelo federado.

Como avaliar e usar um modelo federado BIM com consistência?

Antes de usar o modelo federado BIM para orientar uma decisão, confirme se os arquivos reunidos correspondem ao escopo e à etapa do projeto. Uma visualização conjunta pode parecer completa, mas sua utilidade depende da origem, da atualização e da abrangência das informações disponíveis. Use esta lista de verificação:

• Disciplinas incluídas: confirme quais modelos fazem parte da federação e se contemplam as áreas relevantes para a análise.
• Identificação e revisão: verifique a disciplina, a origem, a data e a revisão de cada arquivo.
• Coordenadas e referências: confira se os modelos estão posicionados segundo referências compatíveis para a leitura conjunta.
• Etapa e escopo: avalie se o conteúdo representa a fase do projeto e traz as informações necessárias à decisão pretendida.
• Limitações: registre restrições de visualização ou intercâmbio que possam afetar a interpretação dos dados.

Essas verificações ajudam a evitar decisões baseadas em informações incompletas ou desatualizadas. Para avaliar a relação entre estrutura e instalações, por exemplo, confirme se os modelos das duas disciplinas estão presentes e se as revisões consultadas são pertinentes à etapa analisada. Se faltar uma disciplina necessária, trate essa ausência como uma limitação do escopo, não como evidência de que não há questões a avaliar.

O que verificar antes de consultar o modelo?

Confira a identificação dos arquivos, suas disciplinas, datas e revisões. Depois, verifique se as coordenadas e referências permitem posicionar os modelos de forma coerente e se o conjunto inclui todas as áreas relevantes para a análise. Se houver dúvida sobre a etapa ou o propósito de uma informação, esclareça sua origem antes de usá-la como base para uma decisão.

Como registrar decisões e pendências entre disciplinas?

O projeto deve definir como registrar cada pendência, incluindo localização, contexto, responsável e situação. O BCF pode ser considerado para intercambiar ocorrências entre aplicações, mas é preciso verificar se o formato e o fluxo adotado são compatíveis com as ferramentas e os procedimentos das equipes. Uma ocorrência apontada visualmente não constitui, por si só, uma decisão técnica aprovada.

Também é importante estabelecer como as divergências serão encaminhadas, analisadas e encerradas, associando os registros à revisão pertinente. Assim, as equipes podem distinguir observações em aberto de decisões validadas pelos responsáveis do projeto. Para coordenar modelos e informações entre disciplinas, conheça os serviços de compatibilização BIM da RTG Engenharia.

Como a RTG Engenharia relaciona modelos federados à coordenação BIM?

A utilidade de um modelo federado BIM depende da organização, da coordenação das informações e da definição de responsabilidades para cada etapa. Quando diferentes disciplinas precisam alinhar entregas e decisões, a coordenação ajuda a estruturar a leitura conjunta dos modelos e a encaminhar questões para avaliação pelas equipes responsáveis.

A RTG Engenharia desenvolve projetos multidisciplinares em ambiente BIM, realiza compatibilização de modelos digitais e gerencia projetos de engenharia para a construção civil. Essas frentes apoiam a coordenação de formas distintas: os projetos reúnem contribuições de diferentes disciplinas; a compatibilização integra e analisa modelos para identificar conflitos antes do início da construção; e o gerenciamento acompanha prazos, diretrizes e fluxos de informação entre equipes. A análise apoia o processo, mas não elimina todas as interferências, revisões ou custos.

Quando a coordenação especializada pode apoiar o projeto?

O apoio pode ser relevante quando arquitetura, estrutura e instalações precisam alinhar informações, entregas ou decisões que afetam mais de uma disciplina. Nesses casos, a compatibilização BIM permite analisar os modelos digitais e encaminhar conflitos para avaliação técnica, com responsáveis e critérios definidos para o projeto. Identificar uma ocorrência subsidia a decisão, mas não aprova automaticamente uma solução. Cada encaminhamento deve considerar o escopo e as atribuições das equipes envolvidas.

Quais informações organizar antes de contratar serviços BIM?

Para delimitar o trabalho e facilitar o alinhamento inicial, reúna informações que esclareçam o contexto do projeto e as entregas esperadas:

• Escopo e etapas: descreva o empreendimento, a fase atual e os objetivos do serviço.
• Disciplinas envolvidas: identifique quais áreas produzirão ou fornecerão modelos e informações.
• Responsáveis: indique os interlocutores e as atribuições de cada equipe na produção, revisão e aprovação dos dados.
• Entregáveis: especifique o que deve ser analisado ou desenvolvido e como as pendências e decisões serão registradas.
• Formatos e atualização: informe quais arquivos estão disponíveis e alinhe os critérios para revisão, compartilhamento e comunicação de alterações.

Essas informações ajudam a avaliar se os modelos disponíveis atendem à análise pretendida e a esclarecer quais formatos e fluxos serão aplicáveis ao projeto. A RTG Engenharia presta serviços de engenharia BIM em âmbito nacional. A coordenação não depende de tratar o modelo federado como um arquivo único nem de presumir um processo igual para todos os empreendimentos. Conheça a atuação da RTG Engenharia em projetos BIM.

Estruture a coordenação BIM com critérios claros

O modelo federado BIM permite consultar modelos de diferentes disciplinas em uma visão coordenada sem exigir que todos sejam reunidos em um único arquivo autoral. Para usá-lo com consistência, defina escopo, responsabilidades e regras de atualização. Antes de apoiar decisões nos modelos, confira sua origem, versão e coordenadas.

Federação e compatibilização também têm funções distintas. A primeira organiza referências para consulta conjunta; a segunda analisa relações entre disciplinas e encaminha questões para avaliação dos responsáveis. Para que a coordenação avance, registre pendências e decisões e trate cada uma conforme os critérios definidos para o projeto.

A RTG Engenharia desenvolve projetos multidisciplinares em ambiente BIM e oferece serviços de compatibilização BIM e gerenciamento de projetos. Para conhecer essa atuação e avaliar como ela pode atender às necessidades do seu projeto, conheça a atuação da RTG Engenharia em projetos BIM. Com informações organizadas e responsabilidades alinhadas, sua equipe pode conduzir a coordenação com mais clareza e consistência.

Perguntas frequentes sobre modelo federado BIM

O que é um modelo federado BIM?

Modelo federado BIM é uma representação coordenada que reúne referências de modelos de diferentes disciplinas para consulta e análise conjunta. Em geral, arquitetura, estrutura e instalações mantêm seus próprios modelos, sob responsabilidade das respectivas equipes, em vez de transferi-los automaticamente para um único arquivo autoral. A configuração, os formatos e o escopo da federação dependem dos requisitos do projeto e do fluxo de trabalho acordado entre os participantes.

Modelo federado BIM é a mesma coisa que modelo integrado?

Não necessariamente, pois os termos podem variar conforme a equipe e o contexto do projeto. “Modelo federado” costuma indicar a reunião coordenada de modelos que preservam suas origens disciplinares. “Modelo integrado” pode descrever uma visão conjunta ou outra organização de informações, sem um sentido operacional único. Para evitar interpretações diferentes, defina nos requisitos e entregáveis quais modelos, informações e responsabilidades cada termo abrange.

Um modelo federado BIM precisa ser criado em um único software?

Não. A federação pode relacionar modelos desenvolvidos em ferramentas diferentes, desde que o fluxo de intercâmbio permita consultar as informações necessárias. Formatos, versões e coordenadas influenciam a leitura conjunta, e algumas informações podem não ser preservadas na troca entre ferramentas. Antes de adotar esse fluxo, as equipes devem verificar a interoperabilidade no contexto do projeto e acordar como tratar eventuais perdas ou diferenças de conteúdo.

Qual é a diferença entre modelo federado e compatibilização BIM?

O modelo federado organiza referências de diferentes disciplinas para permitir uma leitura coordenada. A compatibilização BIM é um processo de análise, comunicação e encaminhamento de questões identificadas entre projetos. A federação pode apoiar essa análise, mas não substitui critérios técnicos, avaliação dos profissionais responsáveis ou decisões de projeto. O escopo, os procedimentos de revisão e a responsabilidade por cada encaminhamento devem ser definidos pelas equipes envolvidas.

O modelo federado BIM elimina conflitos entre disciplinas?

Não. Reunir modelos pode facilitar a visualização de relações entre disciplinas e apoiar a identificação de questões, mas não garante que todos os conflitos sejam encontrados ou resolvidos. O resultado depende da atualização dos arquivos, do escopo da federação, dos critérios de análise e da participação das equipes. Antes de orientar decisões de projeto ou obra, as ocorrências identificadas precisam ser avaliadas e encaminhadas pelos responsáveis.

Quais arquivos podem compor um modelo federado BIM?

Os arquivos dependem das ferramentas utilizadas, dos formatos de intercâmbio e dos requisitos do projeto. Modelos nativos podem participar de fluxos específicos, enquanto o IFC pode ser usado como formato aberto de intercâmbio quando for adequado ao escopo. Antes de escolher um formato, verifique se as informações necessárias serão preservadas e se coordenadas, versões e compatibilidade entre ferramentas permitem a consulta prevista.

O que deve ser verificado antes de usar um modelo federado?

Confirme quais disciplinas estão incluídas, a origem e a revisão de cada modelo, as coordenadas adotadas e o escopo da análise. Verifique se os arquivos representam a etapa atual do projeto e preservam as informações necessárias à decisão. Também é importante saber como registrar pendências, atribuir responsáveis e comunicar decisões, para que o conteúdo seja interpretado dentro de seus limites e não como uma representação necessariamente completa.
