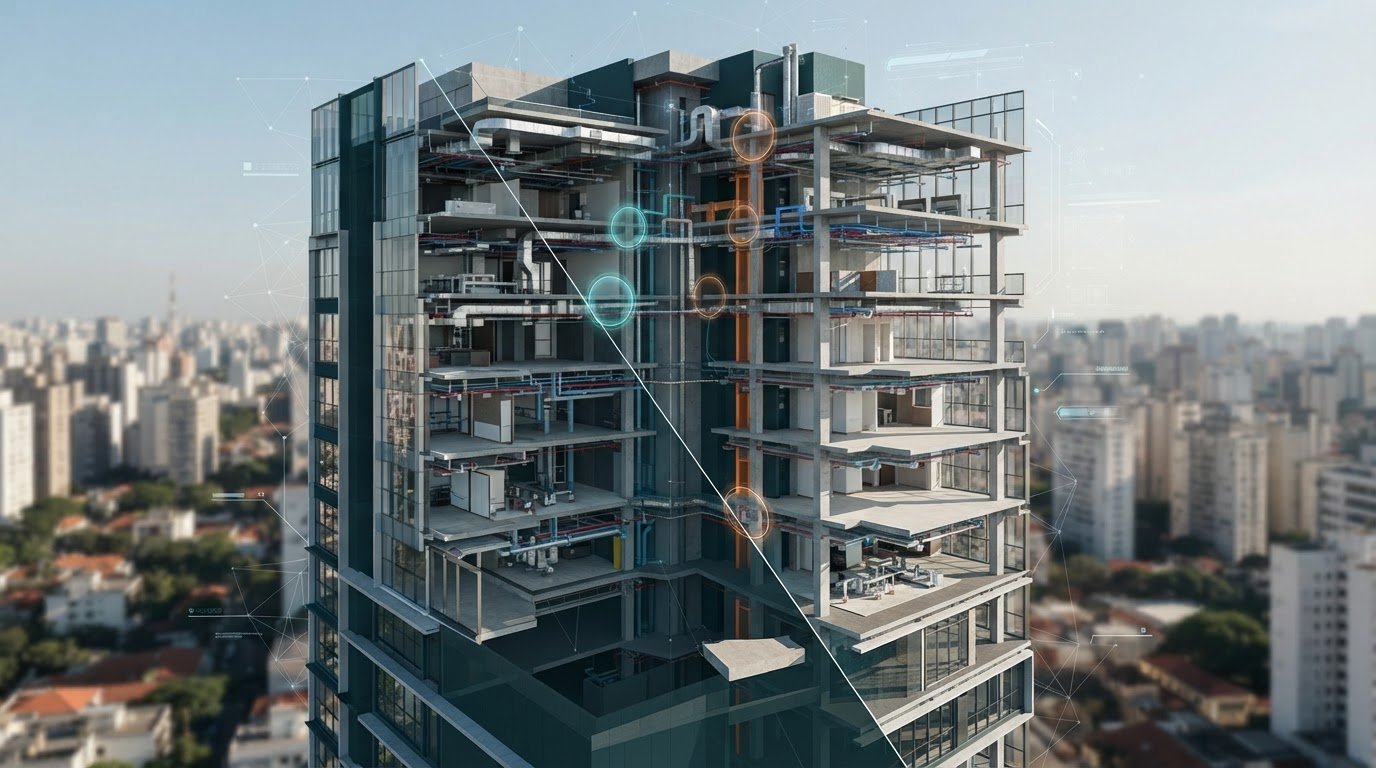

Compatibilização de instalações prediais em BIM: análise técnica antes da obra

Como fazer a compatibilização de instalações prediais antes da obra sem limitar a análise à identificação de colisões nos modelos? A coordenação também precisa considerar as interfaces entre instalações, arquitetura e estrutura, além das decisões técnicas que podem afetar o planejamento da execução.

Localizar conflitos em desenhos e modelos multidisciplinares pode ser complexo, sobretudo quando não está claro quais interfaces devem ser priorizadas. A compatibilização organiza essa análise para identificar interferências, avaliar sua relevância e encaminhar definições antes que se convertam em revisões tardias de projeto.

Neste artigo, você vai entender quais sistemas e interfaces analisar e como estruturar um fluxo técnico para identificar, priorizar e tratar conflitos. Também verá como registrar decisões de coordenação para apoiar o alinhamento entre disciplinas. A RTG Engenharia integra e analisa modelos BIM de diferentes disciplinas para identificar conflitos e organizar sua avaliação antes da construção, contribuindo para a previsibilidade técnica.

Compatibilização de instalações prediais: escopo e papel na coordenação do projeto

A compatibilização de instalações prediais é a análise coordenada dos modelos e das interfaces entre disciplinas para localizar incompatibilidades e apoiar decisões antes da construção. Seu escopo vai além de sobrepor desenhos ou identificar elementos que ocupam o mesmo espaço. Também considera condições de acesso e manutenção, além da integração dos sistemas com arquitetura e estrutura.

Essas atividades se complementam, mas têm funções distintas. Na elaboração de projetos, cada disciplina desenvolve suas soluções técnicas. A compatibilização confronta essas soluções para identificar interferências e pontos que exigem alinhamento. Já a coordenação organiza a comunicação entre as equipes, os critérios de análise e o encaminhamento das decisões. No contexto do BIM, os conceitos da Modelagem da Informação da Construção ajudam a entender como os modelos digitais apoiam a integração, sem substituir a avaliação dos profissionais responsáveis.

Quais disciplinas e sistemas entram na compatibilização predial?

O conjunto analisado depende do escopo do empreendimento e dos projetos disponíveis. Pode incluir instalações elétricas e de telecomunicações, sistemas hidrossanitários, AVAC (aquecimento, ventilação e ar-condicionado) e outros sistemas prediais previstos. Em cada disciplina, a análise verifica elementos que compartilham espaços e rotas, como tubulações, prumadas, eletrocalhas, dutos e áreas técnicas.

O nível de informação dos modelos também influencia a análise. Para avaliar uma interface, é preciso compreender a geometria e a localização dos elementos, além das informações que condicionam sua instalação e seu uso. Isso ajuda a distinguir onde existe uma sobreposição de onde há uma situação que exige avaliação adicional.

Como instalações, arquitetura e estrutura compartilham espaço?

Shafts, forros, vigas e lajes concentram interfaces que exigem coordenação. Uma tubulação pode atravessar uma área ocupada por estrutura; um duto pode disputar espaço com instalações elétricas acima do forro; uma prumada pode depender de uma reserva compatível com a arquitetura. A análise verifica essas relações e considera se há espaço para inspeção, operação e manutenção, não apenas para acomodar os elementos no modelo.

Conflito geométrico é a sobreposição física entre elementos. Incompatibilidade funcional ocorre quando não há sobreposição, mas a solução compromete o acesso, a manutenção ou o funcionamento. Distinguir essas situações evita considerar resolvido um problema que apenas não aparece como colisão. A integração e a análise de modelos multidisciplinares ajudam a organizar as interfaces e encaminhar decisões técnicas antes do início da construção.

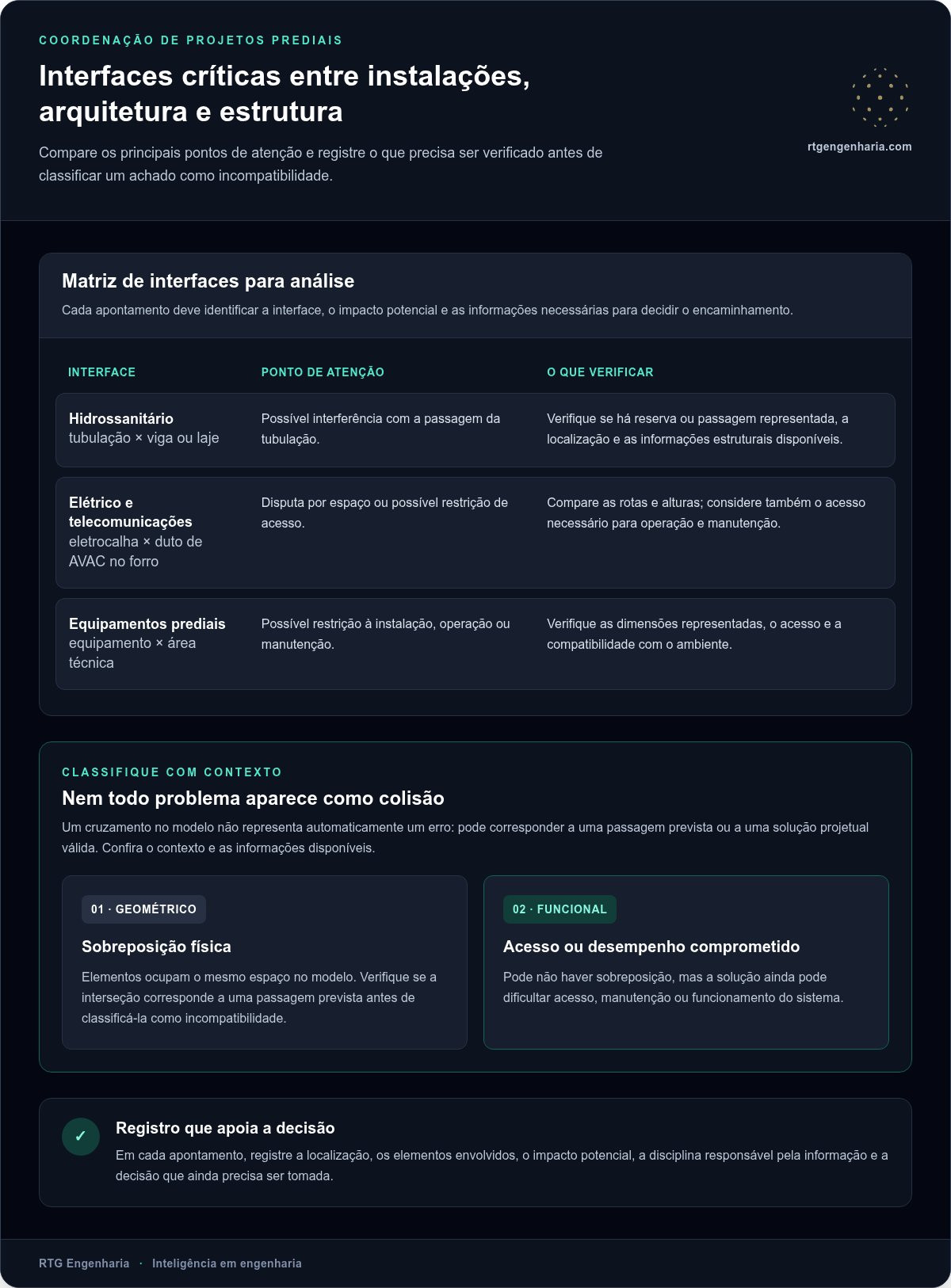

Interfaces críticas entre instalações prediais, arquitetura e estrutura

As interfaces críticas variam conforme os sistemas previstos e a configuração do edifício. Para cada achado, registre a localização, os elementos envolvidos, o impacto potencial e as informações necessárias para decidir o encaminhamento. Esse registro ajuda a distinguir uma colisão física de um problema de acesso, manutenção, sequência de execução ou desempenho.

Um cruzamento no modelo não representa automaticamente um erro. A geometria pode indicar uma interseção que corresponde a uma passagem prevista ou a uma solução projetual válida. Antes de classificar o achado como incompatibilidade, verifique o contexto e as informações disponíveis.

Conflitos hidrossanitários e estrutura

Tubulações e prumadas podem se aproximar de vigas, lajes, shafts e outros elementos estruturais. Se uma tubulação atravessa uma região ocupada por uma viga, por exemplo, é necessário verificar a passagem prevista e as informações dos projetos envolvidos. No registro, indique o local, os elementos em interface e se há reserva ou passagem representada nos documentos disponíveis.

Se a solução parecer exigir alteração em um elemento estrutural, encaminhe o achado aos responsáveis técnicos para análise e decisão. Cortes ou mudanças na estrutura não devem ser tratados como ajustes automáticos de compatibilização.

Instalações elétricas, AVAC e espaços arquitetônicos

Eletrocalhas, dutos e equipamentos compartilham rotas, forros e áreas técnicas. A compatibilização de instalações prediais deve considerar alturas, cruzamentos e espaço ocupado. Também deve verificar se há acesso adequado para operação e manutenção e se a solução é compatível com o uso previsto para o ambiente. Uma rota pode caber geometricamente e, ainda assim, dificultar o acesso a um equipamento ou interferir na organização do espaço.

Para organizar a análise, a equipe pode registrar cada interface em uma matriz como esta:

• Hidrossanitário: tubulação e viga ou laje; possível interferência com a passagem; verificar a reserva, a localização e as informações estruturais disponíveis.
• Elétrico e telecomunicações: eletrocalha e duto de AVAC no forro; disputa por espaço ou acesso; comparar rotas, alturas e necessidades de manutenção.
• Equipamentos prediais: equipamento e área técnica; possível restrição de instalação, operação ou manutenção; verificar as dimensões representadas, o acesso e a compatibilidade com o ambiente.

Em cada apontamento, identifique a disciplina responsável pela informação e a decisão que ainda precisa ser tomada. Essa organização facilita o encaminhamento às equipes pertinentes e deixa mais claras as interfaces entre modelos. A RTG Engenharia realiza a compatibilização BIM de projetos, integrando modelos multidisciplinares para identificar e analisar conflitos antes da construção.

Como identificar e tratar conflitos nas instalações prediais em BIM

Uma análise confiável começa antes da verificação de interferências. Na compatibilização de instalações prediais, uma sequência de trabalho deve conectar a preparação dos modelos à decisão técnica e ao registro dos encaminhamentos. Assim, a equipe reduz ambiguidades e acompanha o tratamento de cada achado entre disciplinas.

Preparação dos modelos e critérios de análise

Antes de comparar elementos, verifique se os modelos estão alinhados, usam coordenadas compatíveis e correspondem às versões e ao escopo definidos para a análise. Um modelo federado reúne as disciplinas em uma referência comum para examinar suas interfaces, mas ainda é necessário conferir a origem e a atualidade de cada arquivo.

Coordenação e equipes devem acordar quais elementos serão verificados, como os achados serão classificados e quais tolerâncias se aplicam ao empreendimento. Não há um valor genérico adequado a todos os casos: os critérios precisam considerar o nível de desenvolvimento dos modelos e a finalidade da verificação. Geometrias simplificadas ou informações ausentes podem gerar alertas que exigem interpretação ou deixar de representar uma condição relevante.

Classificação, resolução e registro das interferências

A detecção automatizada ajuda a localizar sobreposições entre elementos modelados, mas não determina sozinha se há um conflito que exige revisão. Uma ferramenta pode sinalizar uma interseção prevista no projeto ou não reconhecer uma restrição de acesso que não esteja representada geometricamente. A análise técnica interpreta o contexto, avalia o impacto e define o encaminhamento com as disciplinas responsáveis.

Um fluxo prático pode ser organizado em etapas:

• Preparar: conferir alinhamento, coordenadas, versões e escopo dos modelos.
• Verificar: analisar as interfaces previstas conforme os critérios acordados.
• Classificar: localizar cada achado, identificar os elementos e as disciplinas envolvidos e descrever o impacto potencial.
• Decidir: encaminhar o ponto à disciplina responsável e registrar a solução ou a análise ainda necessária.
• Revisar: comparar os modelos atualizados e documentar o status do conflito e a versão relacionada.

O registro deve deixar claro o que foi apontado, quem conduz o encaminhamento, qual decisão foi tomada e se o assunto continua pendente. Todo conflito precisa de responsável, decisão e rastreabilidade para que a coordenação acompanhe seu tratamento.

Essa organização transforma alertas em itens verificáveis de coordenação. Ao integrar modelos multidisciplinares e revisar os apontamentos após os ajustes, a equipe cria uma referência comum para alinhar projetos e apoiar decisões antes da construção. A detecção automática ajuda a localizar interferências, mas não substitui a validação profissional.

Compatibilização tradicional ou em BIM: como avaliar a abordagem técnica

A escolha entre revisar desenhos ou analisar modelos depende das informações disponíveis e das decisões que o projeto ainda precisa consolidar. Na compatibilização de instalações prediais, as duas abordagens podem ajudar a identificar incompatibilidades, mas diferem na forma de representar as relações entre disciplinas e acompanhar os apontamentos. O BIM amplia os recursos de análise espacial, mas não substitui critérios técnicos nem decisões dos profissionais responsáveis.

O que cada abordagem permite verificar?

• Revisão de desenhos: permite examinar as informações gráficas disponíveis em plantas, cortes e detalhes. A leitura depende da consistência entre documentos e da comparação entre as representações de cada disciplina.
• Análise de modelos BIM: permite examinar relações espaciais entre elementos modelados e reunir diferentes disciplinas em uma referência coordenada. Sua utilidade depende do alinhamento, da atualidade e do nível de informação dos modelos.
• Em ambos os métodos: informações incompletas ou inconsistentes limitam a análise. Se uma representação não inclui determinado elemento ou condição, sua interface não pode ser avaliada integralmente.

Essas diferenças não tornam um método universalmente superior. A revisão de desenhos pode ser adequada quando o material de projeto se baseia em documentação gráfica. Modelos BIM oferecem uma base integrada para analisar relações geométricas quando estão disponíveis e preparados para esse uso. Em qualquer abordagem, os resultados precisam ser interpretados no contexto da solução projetada.

Como escolher a profundidade adequada de coordenação?

Defina o escopo conforme a fase do projeto e as decisões ainda abertas. A análise pode se concentrar nas interfaces que condicionam a organização dos espaços ou exigir coordenação mais ampla quando várias disciplinas compartilham áreas técnicas. Considere também a complexidade das rotas, a quantidade de interfaces críticas e as consequências de ajustes tardios para as demais soluções.

Antes de iniciar, alinhe quais documentos ou modelos serão analisados, quais disciplinas participarão e como os apontamentos serão registrados. Esses critérios evitam comparar resultados produzidos com bases diferentes e ajudam a direcionar a análise para decisões relevantes. Para aprofundar critérios de escopo, método e entregas, consulte o guia de compatibilização de projetos BIM.

A RTG Engenharia realiza a compatibilização BIM de projetos de engenharia, integrando disciplinas e apoiando a avaliação de interfaces antes da construção.

Entregas e próximos passos para compatibilizar instalações prediais

O resultado da compatibilização deve apoiar decisões de projeto, não apenas reunir uma lista de colisões. Na compatibilização de instalações prediais, os registros organizam o que foi identificado, quem precisa atuar e quais pontos ainda dependem de definição. O formato e o nível de detalhe devem acompanhar o escopo e os objetivos da coordenação.

Quais registros apoiam a tomada de decisão?

Para que cada apontamento seja compreensível e possa ser acompanhado, registre sua localização, as disciplinas e os elementos envolvidos, o impacto identificado, a prioridade e o encaminhamento proposto. Inclua também o responsável pela análise, o status e a versão dos modelos ou documentos associados. Esse histórico ajuda a reconhecer o que mudou entre as rodadas de coordenação.

Organize os itens em grupos que indiquem a próxima ação:

• Resolvidos: têm decisão registrada e foram revistos nas informações atualizadas.
• Pendentes: ainda exigem análise, alinhamento entre disciplinas ou decisão técnica.
• Aguardando definição: dependem de uma escolha de projeto que condiciona o encaminhamento.

Essa separação evita tratar todos os achados como se tivessem o mesmo grau de definição e facilita priorizar o que precisa ser encaminhado antes da próxima revisão.

Como integrar a compatibilização ao desenvolvimento do projeto?

Planeje as rodadas de análise de acordo com a evolução dos modelos e das disciplinas. Após cada rodada, encaminhe os apontamentos às equipes responsáveis, registre as decisões e considere as alterações na revisão coordenada seguinte. Assim, a compatibilização se integra ao desenvolvimento do projeto, em vez de ficar isolada como uma verificação pontual.

Para aprofundar formas de reconhecer e encaminhar incompatibilidades, consulte o conteúdo sobre interferências em projetos de engenharia. A leitura sobre modelo federado BIM complementa a compreensão de como os modelos das disciplinas podem apoiar a coordenação.

Como avançar com uma análise coordenada em BIM?

Defina o objetivo da análise, as disciplinas participantes, os modelos ou documentos de referência e as decisões que a coordenação precisa apoiar. Com esse escopo alinhado, a integração e a análise dos modelos multidisciplinares podem contribuir para a previsibilidade técnica antes da construção.

A RTG Engenharia atua com compatibilização BIM e coordenação de projetos, integrando disciplinas e organizando a análise de conflitos. Conheça os serviços de compatibilização BIM da RTG Engenharia.

Prepare decisões técnicas mais consistentes antes da obra

A compatibilização de instalações prediais em BIM conecta a análise espacial dos sistemas às interfaces com arquitetura e estrutura. Para que os conflitos identificados orientem ações concretas, é preciso avaliar seu contexto, definir responsáveis e registrar decisões, versões e pendências. A detecção automatizada pode apoiar esse processo, mas os critérios técnicos e a avaliação profissional continuam essenciais.

Integrar os modelos multidisciplinares à elaboração dos projetos de engenharia e ao gerenciamento ajuda a organizar a coordenação antes da construção. Com apontamentos claros e revisões alinhadas à evolução dos projetos, a equipe fortalece a previsibilidade técnica e cria uma base estruturada para avançar.

A RTG Engenharia integra e analisa modelos multidisciplinares para identificar conflitos e apoiar a coordenação entre disciplinas. Conheça os serviços de compatibilização BIM da RTG Engenharia e converse sobre a análise coordenada do seu projeto.

Perguntas frequentes sobre compatibilização de instalações prediais

O que é compatibilização de instalações prediais?

Compatibilização de instalações prediais é a análise coordenada dos projetos e modelos das instalações em relação às demais disciplinas, especialmente arquitetura e estrutura. O objetivo é identificar incompatibilidades e organizar decisões antes da construção. A avaliação considera sobreposições físicas, mas também condições de acesso, manutenção e integração dos sistemas. Os achados precisam ser interpretados tecnicamente, pois nem toda interseção representada indica um erro de projeto.

Quais instalações devem ser compatibilizadas em um projeto predial?

Devem ser consideradas as instalações previstas no escopo do empreendimento e nos projetos disponíveis. Entre elas estão sistemas elétricos e de telecomunicações, instalações hidrossanitárias, como tubulações e prumadas, e AVAC, quando aplicável. A análise também verifica suas interfaces com shafts, forros, áreas técnicas, vigas e lajes. A seleção das disciplinas depende das características do projeto e das interfaces que precisam ser coordenadas.

Como o BIM ajuda a compatibilizar instalações prediais?

O BIM permite integrar modelos de diferentes disciplinas e examinar relações geométricas e espaciais entre seus elementos. Com essa base, a equipe pode localizar sobreposições, visualizar interfaces e organizar apontamentos para análise. A qualidade dos resultados depende do alinhamento, da atualização e das informações contidas nos modelos. O BIM apoia a coordenação, mas a avaliação do contexto e a definição de soluções continuam dependendo de critérios técnicos e decisões profissionais.

Qual é a diferença entre clash detection e compatibilização?

Clash detection é a detecção de interferências, frequentemente geométricas, entre elementos representados nos modelos. A compatibilização tem escopo mais amplo: interpreta os achados, considera condições funcionais, como acesso e manutenção, e coordena o encaminhamento das decisões entre disciplinas. Uma ferramenta pode apontar uma interseção, mas não determina sozinha se ela é inadequada ou se existe uma solução projetual prevista para aquela interface.

Quando a compatibilização de instalações deve ser feita?

A compatibilização deve ser incorporada ao desenvolvimento dos projetos, antes do início da construção, e acompanhada conforme os modelos e as disciplinas evoluem. Análises sucessivas permitem avaliar interfaces à medida que as informações se consolidam e encaminhar decisões ainda abertas. O escopo e o momento de cada rodada dependem da fase do projeto, da disponibilidade dos modelos e das decisões que precisam ser alinhadas entre as equipes.

O BIM elimina todos os conflitos entre instalações prediais?

Não. O BIM ajuda a identificar conflitos representados nos modelos, mas não garante que todas as incompatibilidades sejam detectadas. Elementos ausentes, informações desatualizadas ou critérios inadequados podem limitar a análise. Além disso, problemas de acesso, manutenção ou desempenho podem não aparecer como colisões geométricas. Por isso, a detecção automatizada deve ser complementada por análise técnica, revisão das interfaces e registro das decisões tomadas pelas disciplinas envolvidas.

O que deve constar no registro de uma interferência?

O registro deve indicar a localização do achado, os elementos e as disciplinas envolvidos, o impacto identificado e a prioridade de análise. Também é útil incluir o responsável pelo encaminhamento, a decisão ou ação necessária, o estado do item e a versão dos modelos relacionada. Essas informações ajudam a acompanhar alterações entre rodadas e a distinguir conflitos resolvidos de pendências ou questões que ainda dependem de definição do projeto.
