Uma incompatibilidade identificada apenas durante a obra pode refletir decisões que não foram alinhadas entre as disciplinas a tempo. Em projetos multidisciplinares BIM, a integração técnica depende de mais do que reunir modelos: é preciso compartilhar informações, definir responsabilidades e validar interfaces ao longo do desenvolvimento do projeto.
Quando arquitetura, estrutura e instalações trabalham com informações distribuídas ou critérios diferentes, podem surgir dúvidas sobre dependências e alterações tardias. Coordenar as contribuições de cada equipe ajuda a identificar conflitos geométricos e espaciais antes que eles se tornem entraves na execução.
Neste artigo, você vai entender o que caracteriza um projeto multidisciplinar desenvolvido em BIM, como as disciplinas compartilham dados e validam interfaces e de que forma a coordenação técnica apoia decisões mais previsíveis. Também verá como elaboração, compatibilização e gerenciamento de projetos se complementam para alinhar entregas, antecipar questões relevantes para a obra e reduzir o risco de retrabalho.
Principais Conclusões
- Entenda por que modelar em 3D não basta e quais informações, requisitos e revisões estruturam um processo BIM.
- Veja como convenções comuns para origens, níveis, nomenclaturas e entregas ajudam a manter os modelos disciplinares alinhados.
- Identifique quais interfaces podem ser verificadas entre arquitetura, estrutura e instalações, conforme o escopo do empreendimento.
- Conheça as etapas de desenvolvimento e validação dos projetos multidisciplinares BIM e como a profundidade de cada uma depende das diretrizes do projeto.
- Saiba quais informações coordenadas podem apoiar o planejamento e a preparação da execução, sem tratar o modelo como garantia de resultados.
Projetos multidisciplinares BIM: conceito, escopo e valor técnico
Projetos multidisciplinares BIM coordenam informações e modelos de diferentes disciplinas com base em requisitos, referências e critérios de troca alinhados. Cada equipe desenvolve sua parte considerando as interfaces com as demais, em vez de tratar cada entrega como um conjunto independente. A abordagem acompanha o entendimento do Building Information Modeling (BIM) como um processo de gestão de informações compartilhadas por uma equipe multidisciplinar.
O valor técnico não está apenas em visualizar o empreendimento em três dimensões. A modelagem 3D representa elementos e relações espaciais; a gestão BIM também organiza dados associados, requisitos, versões e revisões. A geometria pode indicar a posição de um componente, enquanto informações não geométricas ajudam a identificá-lo e analisá-lo conforme as necessidades do projeto. Essa estrutura oferece uma base comum para avaliar alternativas e tomar decisões com mais contexto.
O que caracteriza um projeto multidisciplinar em BIM?
As equipes desenvolvem modelos disciplinares com referências compartilhadas, como origens e níveis, e critérios definidos para organizar e trocar informações. Integrar arquivos, por si só, não garante coordenação efetiva. Os participantes precisam saber quais dados fornecer, como tratar revisões e quem deve avaliar cada interface. Com essas definições, as informações podem ser analisadas em conjunto e as decisões registradas de acordo com as diretrizes do empreendimento.
Por exemplo, a posição de uma abertura pode afetar a estrutura e a passagem de uma instalação. Se os modelos usam referências compatíveis e as equipes avaliam essa interface, a questão pode ser identificada durante o desenvolvimento, antes de orientar decisões posteriores. A coordenação não elimina a necessidade de análise técnica; ela organiza as condições para realizá-la com informações relacionadas.
Quais disciplinas podem participar do projeto?
Arquitetura, estrutura e instalações são exemplos de disciplinas que podem integrar o escopo, quando aplicáveis. A composição depende da tipologia, dos requisitos e das diretrizes de cada empreendimento. Nem todo projeto reúne as mesmas equipes ou interfaces: uma edificação pode demandar determinadas especialidades, enquanto outro escopo pode exigir combinações diferentes.
Definir participantes e responsabilidades desde o planejamento ajuda a esclarecer quais informações precisam ser compartilhadas e quando devem ser avaliadas. Com esse alinhamento, os projetos multidisciplinares BIM apoiam a previsibilidade técnica ao tornar dependências mais visíveis e permitir que questões relevantes sejam consideradas nas decisões de projeto. Isso não pressupõe resultados quantitativos nem a ausência de conflitos.
Como as disciplinas se conectam no fluxo de projetos multidisciplinares BIM
A coordenação começa antes da modelagem. Primeiro, definem-se requisitos, bases de referência, responsabilidades e critérios de entrega. Em seguida, cada equipe desenvolve seu modelo disciplinar com parâmetros compatíveis com os demais e considera as interfaces que precisam ser avaliadas. Esse fluxo relaciona as decisões de projeto às informações usadas para desenvolvê-las.
Convenções comuns ajudam a evitar divergências na integração. Origem, níveis, unidades, nomenclaturas e organização de arquivos precisam seguir critérios compartilhados. Também é necessário identificar versões e registrar revisões, para que a análise considere modelos atualizados e as equipes saibam quais informações devem orientar cada etapa.
Modelos disciplinares, referências e modelo federado
O modelo disciplinar é a representação produzida pela equipe responsável por determinada disciplina, com informações e decisões sob sua autoria técnica. O modelo federado reúne modelos disciplinares para consulta e análise coordenada. Essa composição facilita a visualização das relações entre elementos, mas não substitui os modelos autorais nem transfere a responsabilidade técnica de uma equipe para outra.
O formato IFC pode ser utilizado para intercambiar informações entre diferentes ferramentas e apoiar a interoperabilidade, conforme os requisitos do projeto. Seu uso não é obrigatório em todo empreendimento: o formato e os procedimentos de troca precisam estar alinhados às diretrizes e entregas definidas para aquele trabalho.
Como organizar a troca de informações entre equipes
Uma troca controlada especifica quem produz, revisa e recebe cada informação, além de indicar versões, etapas de entrega e critérios de validação. Assim, uma decisão sobre espaço disponível pode ser avaliada com as informações pertinentes das disciplinas envolvidas, em vez de depender de arquivos sem contexto ou de premissas divergentes.
Referências e requisitos compartilhados tornam os modelos comparáveis e permitem que as equipes avaliem interfaces com base nas mesmas premissas. A informação também precisa chegar quando ainda pode orientar uma decisão. Dados necessários para definir uma solução devem ser coordenados durante seu desenvolvimento, não apenas na consolidação das entregas.
- Requisitos: esclarecer objetivos, escopo e critérios de informação.
- Referências: alinhar origens, níveis e convenções de modelagem.
- Trocas: definir responsáveis, versões, formatos e momentos de entrega.
- Revisões: avaliar interfaces, registrar apontamentos e atualizar os modelos autorais.
Esse encadeamento transforma a integração em um processo de trabalho, não apenas em uma reunião de arquivos. Para conhecer a atuação da RTG Engenharia em projetos de engenharia em BIM, consulte as informações institucionais da empresa.
O que coordenar entre disciplinas em projetos multidisciplinares BIM
A coordenação deve avaliar tanto a posição dos elementos quanto as informações e premissas que orientam cada solução. Conforme o escopo, uma passagem prevista para instalações pode depender da estrutura, enquanto um espaço técnico pode exigir alinhamento entre arquitetura e disciplinas de instalações. Cargas, níveis e dimensões também podem afetar decisões interdependentes. Por isso, convém verificar essas interfaces durante o desenvolvimento, e não apenas na consolidação dos modelos.
A tabela apresenta situações possíveis, não requisitos universais. A participação de cada disciplina e o momento da análise dependem das características e diretrizes do empreendimento.
| Interface | Informação compartilhada | Responsáveis pela análise | Momento de verificação |
|---|---|---|---|
| Passagens de instalações por elementos estruturais | Posição e dimensões das passagens; geometria dos elementos e premissas aplicáveis | Equipes de estrutura e instalações | Ao definir e revisar os traçados e elementos envolvidos |
| Espaços técnicos e áreas de circulação | Dimensões, níveis, acessos e requisitos espaciais pertinentes | Equipes de arquitetura e instalações | Durante o desenvolvimento das soluções e a revisão das interfaces |
| Níveis e elementos estruturais em relação à arquitetura | Cotas, alturas, dimensões e referências comuns | Equipes de arquitetura e estrutura | Nas etapas em que essas definições orientam o desenvolvimento dos modelos |
| Premissas de cargas, quando aplicáveis | Dados necessários para avaliar efeitos sobre as soluções envolvidas | Equipes responsáveis pelas disciplinas relacionadas | Quando as premissas e decisões correspondentes estiverem em análise |
Interfaces técnicas que exigem alinhamento
Uma ocorrência pode ser geométrica, como elementos que ocupam o mesmo espaço, ou informacional, como modelos que adotam níveis, dimensões ou premissas diferentes. Também pode haver incompatibilidade com um requisito sem sobreposição visível. Por isso, a coordenação considera o contexto e a intenção técnica, além da representação gráfica.
Compatibilização, revisão e tomada de decisão
A detecção aponta uma ocorrência; a avaliação técnica determina se ela representa um conflito funcional ou construtivo; depois, as equipes definem responsáveis, encaminhamentos e registros. Nem toda sobreposição geométrica exige alteração: elementos podem se cruzar de forma prevista ou sem interferir no uso ou na execução. A análise precisa distinguir esses casos e registrar as pendências com contexto, responsável e decisão necessária.
Assim, a compatibilização não se limita à detecção automática de interferências, conhecida como clash detection. Para aprofundar critérios de análise e entregáveis, consulte o conteúdo sobre compatibilização de projetos BIM. Essa abordagem torna as decisões rastreáveis e ajuda a manter as equipes alinhadas às diretrizes do projeto.

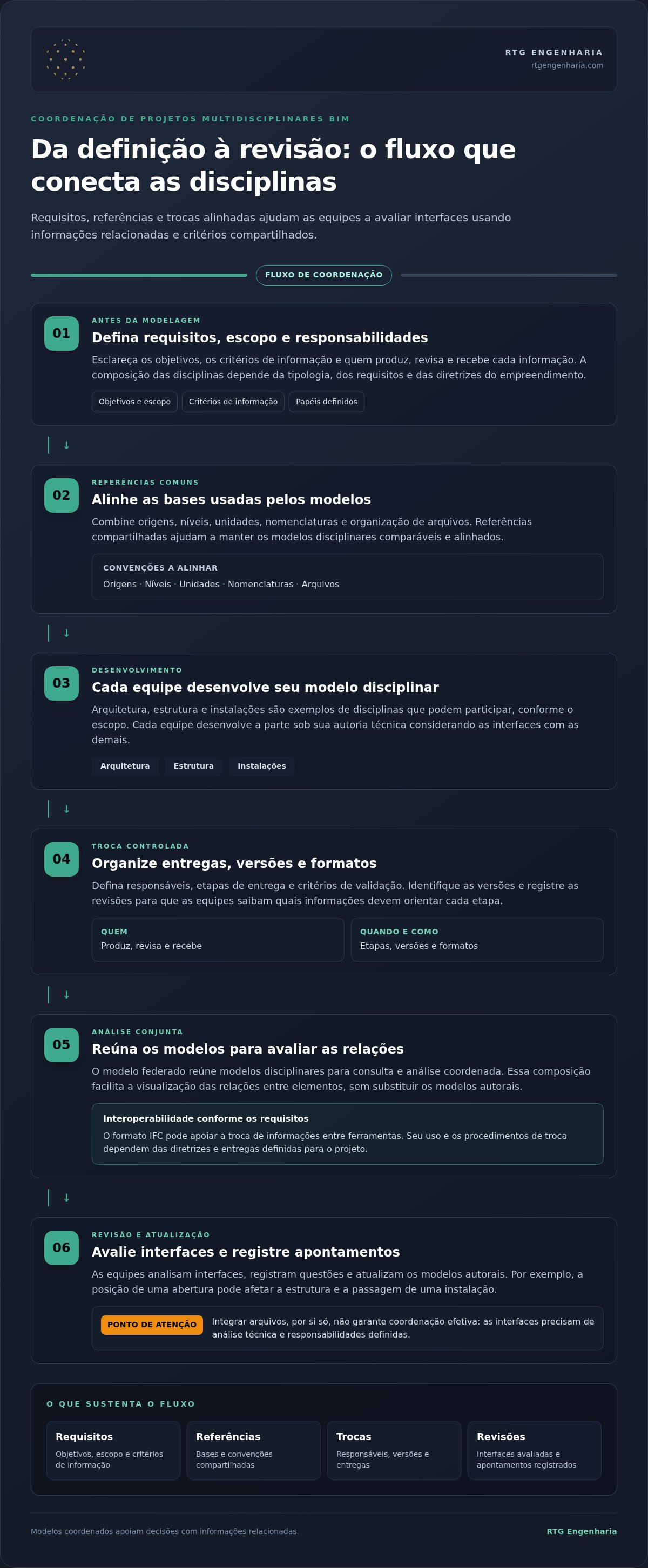

Etapas para desenvolver e validar projetos multidisciplinares BIM
Desenvolver e validar projetos multidisciplinares BIM requer uma sequência de trabalho que conecte requisitos, decisões técnicas e entregas. A ordem e a profundidade de cada etapa variam conforme o escopo e as diretrizes do empreendimento, mas o processo pode ser organizado em seis frentes: definição de requisitos, planejamento, modelagem disciplinar, integração, revisão e consolidação.
Planejamento de requisitos, responsabilidades e entregas
O planejamento começa pelo entendimento dos objetivos, do escopo e das informações necessárias para desenvolver o projeto. Com esses parâmetros, definem-se os participantes, as responsabilidades por disciplina, os formatos de entrega e os marcos de revisão. A série ABNT NBR ISO 19650 pode servir como referência para organizar e gerir informações em BIM, mas sua menção, por si só, não significa que um projeto esteja em conformidade com a norma.
Uma sequência prática pode contemplar:
- Requisitos: estabelecer objetivos, diretrizes e informações esperadas.
- Planejamento: atribuir responsáveis, entregas, formatos e critérios de aceitação.
- Modelagem: desenvolver os modelos autorais conforme as premissas acordadas.
- Integração: reunir as versões previstas para análise conjunta.
- Revisão: verificar interfaces e requisitos, registrar ocorrências e encaminhamentos.
- Consolidação: conferir as revisões e organizar as entregas conforme o escopo.
Para que uma revisão seja objetiva, seus critérios de aceitação precisam estar definidos previamente. Eles podem indicar quais informações serão avaliadas, quem responde pela análise e quais pendências impedem ou condicionam a consolidação. Os marcos de revisão também devem estar relacionados às entregas e às decisões que cada etapa precisa subsidiar.
Revisões coordenadas e tratamento de pendências
Em cada ciclo, os modelos são integrados, analisados e submetidos à priorização de ocorrências. Uma pendência informativa pode exigir esclarecimento ou atualização de dados sem mudança geométrica; uma decisão técnica, por sua vez, pode demandar revisão do modelo por uma ou mais equipes. Distinguir esses casos evita encaminhamentos ambíguos e direciona a análise a quem responde pela solução.
O registro de cada ocorrência deve permitir identificar o contexto, a versão analisada, o responsável e a decisão ou ação pendente. Após as atualizações, uma nova validação verifica se o encaminhamento foi incorporado e se a interface atende aos critérios definidos. A validação periódica antecipa decisões técnicas ao revelar pendências enquanto as equipes ainda estão desenvolvendo as soluções do projeto.
A RTG Engenharia desenvolve projetos técnicos em BIM e realiza compatibilização e gerenciamento para alinhar informações, diretrizes e entregas. Conheça os projetos de engenharia em BIM da RTG Engenharia.
Como projetos multidisciplinares BIM apoiam a previsibilidade da obra
Modelos coordenados podem apoiar o planejamento e a preparação da execução ao reunir informações relevantes sobre elementos, espaços, interfaces e pendências do projeto. Com referências consistentes, as equipes de projeto e obra conseguem consultar as soluções previstas com mais clareza e identificar quais definições ainda dependem de análise ou encaminhamento técnico.
Do modelo coordenado às decisões de execução
Quando uma interface é identificada antes da execução, as equipes responsáveis podem avaliar alternativas, esclarecer premissas e registrar as decisões necessárias. Por exemplo, uma pendência relacionada a uma passagem ou a um espaço técnico pode ser encaminhada às disciplinas envolvidas para análise, conforme o escopo e as responsabilidades definidos. O registro de versões e encaminhamentos também ajuda a manter o planejamento baseado nas informações disponíveis.
Esse apoio depende da qualidade e da atualização dos dados, da clareza dos requisitos e da comunicação entre participantes. A existência de um modelo não garante, por si só, que todas as incompatibilidades tenham sido detectadas ou resolvidas. Os projetos multidisciplinares BIM podem contribuir para antecipar questões e organizar informações, mas não asseguram economia, redução de prazo ou eliminação de conflitos. Os resultados dependem das condições e decisões de cada empreendimento.
O BIM também não substitui decisões de engenharia, revisão técnica ou gestão do projeto. A análise profissional continua necessária para avaliar se uma ocorrência representa um problema, definir a solução adequada e orientar a atualização das entregas. Da mesma forma, informações coordenadas apoiam o planejamento, mas não substituem o acompanhamento das etapas e das responsabilidades relacionadas à execução.
Para aprofundar a relação entre controle, coordenação e previsibilidade, consulte o conteúdo sobre gerenciamento de projetos de engenharia BIM.
Atuação integrada da RTG Engenharia em BIM
A RTG Engenharia desenvolve projetos técnicos em BIM e integra essa elaboração à compatibilização e ao gerenciamento de projetos. Essas frentes complementares ajudam a alinhar equipes, diretrizes e fluxo de informações, além de organizar o acompanhamento de prazos e entregas entre clientes e equipes projetistas. A coordenação técnica permite analisar interfaces e encaminhar pendências ao longo do desenvolvimento, mantendo as decisões relacionadas aos requisitos do empreendimento.
Conheça a atuação da RTG Engenharia em projetos BIM e veja como desenvolvimento técnico, compatibilização e gerenciamento podem se articular conforme as necessidades de cada projeto.
Transforme a coordenação técnica em decisões mais previsíveis
Projetos multidisciplinares BIM dependem de requisitos compartilhados, responsabilidades definidas e revisões coordenadas para relacionar as informações de cada disciplina. Modelos integrados ajudam a analisar interfaces e encaminhar pendências antes da execução, mas não substituem a avaliação técnica nem garantem, por si só, resultados específicos para a obra.
Para apoiar essa integração, a RTG Engenharia elabora projetos técnicos de engenharia em ambiente BIM, realiza compatibilização para identificar interferências geométricas e espaciais e gerencia projetos acompanhando prazos, diretrizes e fluxo de informações entre clientes e equipes projetistas. Desenvolvimento, coordenação e gerenciamento atuam de forma complementar para manter as entregas alinhadas às necessidades do empreendimento.
Se a integração disciplinar faz parte dos objetivos do seu projeto, conheça a atuação da RTG Engenharia em projetos BIM. Com informações organizadas e decisões técnicas bem encaminhadas, sua equipe pode conduzir o planejamento com mais clareza e consistência.
Perguntas frequentes sobre projetos multidisciplinares BIM
O que são projetos multidisciplinares BIM?
São projetos desenvolvidos com coordenação entre informações e modelos de diferentes disciplinas de engenharia e, conforme o escopo, arquitetura. As equipes trabalham com requisitos, referências e critérios de troca alinhados para analisar interfaces e manter as decisões relacionadas. Além da representação tridimensional, os modelos podem reunir dados associados aos elementos. Essa organização apoia a revisão técnica e o encaminhamento de questões durante o desenvolvimento do projeto.
Quais disciplinas podem ser integradas em um projeto BIM?
Arquitetura, estrutura e instalações são exemplos de disciplinas que podem ser integradas, quando fazem parte do escopo. A composição varia conforme a tipologia, os requisitos e as diretrizes do empreendimento; portanto, nem todo projeto reúne as mesmas equipes. O planejamento deve esclarecer quais disciplinas participam, quais informações compartilham e quais interfaces precisam ser avaliadas para que a coordenação corresponda às necessidades do projeto.
Qual é a diferença entre projetos multidisciplinares BIM e compatibilização BIM?
Projetos multidisciplinares BIM abrangem o desenvolvimento coordenado dos modelos e das informações de diferentes disciplinas. A compatibilização é uma atividade nesse contexto: analisa interfaces para identificar e avaliar interferências ou inconsistências entre as entregas. Ela não se limita à detecção automática de sobreposições, pois exige análise técnica, definição de responsáveis e registro de decisões. Assim, desenvolvimento, coordenação e compatibilização são frentes relacionadas, mas não equivalentes.
Como o modelo federado contribui para integrar disciplinas?
O modelo federado reúne modelos disciplinares para consulta e análise conjunta, ajudando as equipes a visualizar relações espaciais e avaliar interfaces. Ele não substitui os modelos autorais: cada equipe continua responsável pelo desenvolvimento e pela atualização de sua própria representação. Para que a análise seja consistente, os modelos precisam seguir referências e critérios de troca compatíveis, além de corresponder às versões previstas para a revisão.
BIM identifica automaticamente todos os conflitos entre projetos?
Não. Ferramentas de análise podem apontar determinadas sobreposições geométricas, mas isso não identifica necessariamente toda incompatibilidade técnica ou informacional. Uma ocorrência pode não representar um problema funcional, enquanto divergências de premissas ou requisitos podem exigir análise sem aparecer como choque entre elementos. A equipe precisa avaliar o contexto, definir se há conflito e encaminhar a decisão às disciplinas responsáveis, registrando a conclusão e as pendências.
Quais etapas fazem parte do desenvolvimento de projetos multidisciplinares BIM?
O processo costuma incluir definição de requisitos, planejamento das responsabilidades e entregas, modelagem disciplinar, integração dos modelos, revisão coordenada e consolidação. Em cada etapa, critérios de aceitação e responsáveis orientam a validação e o tratamento de pendências. A sequência e o nível de detalhamento dependem do escopo e das diretrizes do empreendimento. Após os encaminhamentos, novas revisões verificam se as decisões foram incorporadas às entregas.
Como projetos multidisciplinares BIM podem apoiar a previsibilidade da obra?
Projetos multidisciplinares BIM podem apoiar a previsibilidade ao organizar informações e tornar interfaces, requisitos e pendências mais claros para o planejamento e a preparação da execução. Questões identificadas durante o desenvolvimento podem ser encaminhadas às equipes responsáveis para avaliação técnica antes de orientar decisões posteriores. Esse apoio não garante economia, redução de prazo ou ausência de conflitos: os resultados dependem da qualidade das informações, das revisões e das condições de cada empreendimento.
